    小野測器加速度傳感器NP-3131

    分享產品鏈接

    分類： ONO SOKKI小野測器 小野測器

    標簽： 熱賣商品

    特長

    • 由于是振動子*1方式的傳感器，不需要基準點。直接將傳感器連接到被測對象即可進行測量。
    • 由于體積小，重量輕，能簡單地安裝在被測對象上，使用起來簡單又方便。
    • 動態范圍寬，能從微小的加速度測起。
    • 機械強度大，適合測量具有比較大的加速度或具有沖擊加速度的場合。
    • 一般共振頻率較高，工作頻率范圍較寬，在很寬的頻率范圍內可做到無波形失真的測量。
    • 根據使用目的和使用條件提供合適的傳感器。
    • 對應JCSS校準

    簡要規格

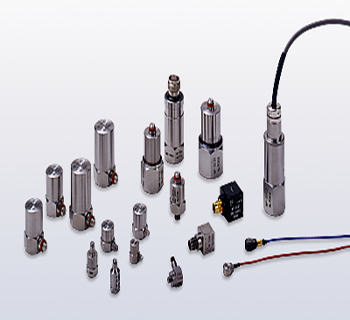

    NP-3000系列內置放大器型加速度傳感器
     超小型 · 軽量小型 · 軽量小型 · 軽量小型 · 通用通用通用 · 外殼絕緣
    構造剪切型剪切型剪切型剪切型剪切型剪切型
    型號NP-3211NP-3418NP-3412 · 3414NP-3110NP-3120NP-3121
    外觀製品寫真（NP-3211 加速度検出器）製品寫真（NP-3418 加速度検出器）製品寫真（NP-3412/3414 加速度検出器）製品寫真（NP-3110 加速度検出器）製品寫真（NP-3120 加速度検出器）製品寫真（NP-3121 加速度検出器）
    靈敏度*11.02 mV/(m/s2) ±15 %1.0 mV/(m/s2) ±10 %1.0 mV/(m/s2) ±1 dB0.5 mV/(m/s2) ±1 dB1.0 mV/(m/s2) ±1 dB1.0 mV/(m/s2) ±1 dB
    共振頻率約 50 kHz約 46 kHz約 47 kHz約 45 kHz約 50 kHz約 50 kHz
    頻率范圍1 Hz～10 kHz ±5 %
    0.7 Hz～13 kHz ±10 %    		2 Hz～6 kHz ±0.5 dB2 Hz～8 kHz ±0.5 dB5 Hz～6 kHz ±0.5 dB5 Hz～5 kHz ±0.5 dB5 Hz～5 kHz ±0.5 dB
    0.3 Hz～20 kHz ±3 dB0.8 Hz～16 kHz ±3 dB0.8 Hz～16 kHz ±3 dB5 Hz～15 kHz ±3 dB5 Hz～12 kHz ±3 dB5 Hz～10 kHz ±3 dB
    最大測量加速度4,900 m/s22,200 m/s22,200 m/s24,400 m/s22,200 m/s22,200 m/s2
    耐沖擊性98,000 m/s210,000 m/s210,000 m/s2100,000 m/s2100,000 m/s210,000 m/s2
    使用溫度范圍-54～+125 °C-30～+110 °C-30～+110 °C-20～+110 °C-20～+110 °C-20～+110 °C
    輸出阻抗300 Ω以下100 Ω以下100 Ω以下100 Ω以下100 Ω以下100 Ω以下
    本體噪聲約20 μVrms
    約0.02 m/s2 rms    		20 μVrms以下
    0.02 m/s2 rms以下    		20 μVrms以下
    0.02 m/s2 rms以下    		20 μVrms以下
    0.04 m/s2 rms以下    		20 μVrms以下
    0.02 m/s2 rms以下    		20 μVrms以下
    0.02 m/s2 rms以下
    驅動電源18 ～ 30 VDC
    2 ～ 20 mA
    恒定電流驅動
    （CCLD）    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動
    （CCLD）    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動
    （CCLD）    		12 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動
    （CCLD）    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動
    （CCLD）/td>    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動
    （CCLD）
    重量0.5 g1.9 gNP-3412：5.5 g
    NP-3414：3.5 g    		5.4 g20 g34 g
    接地 / 絕緣外殼接地
    （陽極氧化絕緣處理）    		外殼接地外殼接地外殼接地外殼接地設置面絕緣
    外殼材質鋁合金鈦合金SUS303鈦合金SUS303SUS303
    外形尺寸*76.4×11.4×3.6 H7 Hex ×11.5 HNP-3412：
    10 Hex ×12.5 H
    NP-3414：
    8 Hex ×11 H　    		11 Hex ×14.5 H14 Hex ×23 H17 Hex ×32 H
    接插件3-56袖珍型接插件
    橫向抽出    		M3微型接插件
    傳感器上部抽出    		M3微型接插件
    NP-3412：橫向抽出
    NP-3414：傳感器上部抽出    		M3微型接插件
    橫向抽出    		袖珍接插件
    橫向抽出    		袖珍接插件
    上部抽出
    電纜專用附屬電纜3 m (NP-0172A)須另行購買 (NP-0150系列)須另行購買 (NP-0150系列)專用附屬電纜3 m
    須另行購買 (NP-0150系列)    		須另行購買 NP-0120/0130系列須另行購買 NP-0120/0130系列
    固定方式粘結M3螺孔M3螺孔M3螺孔M5螺孔M5螺孔
    附屬品電纜NP-0172A（3 m）
    NP-0021 BNC轉換頭
    粘結劑
    取卸工具
    使用說明書
    出廠參數表    		M3×0.5 L=4 螺絲
    使用說明書
    出廠參數表    		M3×0.5 L=4 螺絲
    使用說明書
    出廠參數表    		專用配套電纜（3m）
    M3×0.5 L=4 螺絲
    使用說明書
    出廠參數表    		M5×0.8 L=8 螺絲
    使用說明書
    出廠參數表    		M5×0.8 L=8 螺絲
    使用說明書
    出廠參數表
    外形寸法図NP-3120

    *1 : 傳感器靈敏度指標不是指測量的精度誤差，而是指各個傳感器靈敏度的標準離差(個體之差)。若對各自的靈敏度值進行校正后，任一傳感器均能在同樣的條件下達到同樣精度的測量。

    *2 : 傳感器本身的使用溫度范圍。若包括電纜，其溫度范圍應為 -25～+105 ℃。

    *3 : 對應IEEE1451.4－2004 Template ver 1.0

    *4 : 不包含電纜

    *5 : 轉換電纜: NP-3550配套NP-3560B的信號電纜（NP-0252、NP-0262、NP-0243）使用時

    ※ NP-2000系列的傳感器噪音是CH-1200A等電荷放大器的輸入換算噪音等級。



     高靈敏度高靈敏度 ·外殼絕緣簡易防水*2
    符合CE*3外殼絕緣    		簡易防水*2
    符合CE*3外殼絕緣
    TEDS功能*4    		防水*5
    構造剪切型剪切型剪切型剪切型剪切型
    型號NP-3130NP-3131NP-3331BNP-3331N30NP-3310
    外觀製品寫真（NP-3130 加速度検出器）製品寫真（NP-3131 加速度検出器）製品寫真（NP-3331B 加速度検出器）製品寫真（NP-3331N20 加速度検出器）製品寫真（NP-3310 加速度検出器）
    靈敏度*110 mV/(m/s2) ±1 dB10 mV/(m/s2) ±1 dB5.0 mV/(m/s2) ±10 %5.0 mV/(m/s2) ±10 %1.0 mV/(m/s2) ±1 dB
    共振頻率約 25 kHz約 25 kHz約 27 kHz約 27 kHz約 35 kHz
    頻率范圍5 Hz～4 kHz ±0.5 dB5 Hz～4 kHz ±0.5 dB2 Hz～4 kHz ±5 %2 Hz～4 kHz ±5 %5 Hz～5 kHz ±0.5 dB
    5 Hz～10 kHz ±3 dB5 Hz～8 kHz ±3 dB2 Hz～10 kHz ±3 dB2 Hz～10 kHz ±3 dB5 Hz～10 kHz ±3 dB
    最大測量加速度220 m/s2220 m/s2700 m/s2700 m/s22,200 m/s2
    耐沖擊性100,000 m/s25,000 m/s210,000 m/s210,000 m/s210,000 m/s2
    使用溫度范圍-20～+110 °C-20～+110 °C-20～+110 °C-20～+85 °C-20～+80 °C
    輸出阻抗100 Ω以下100 Ω以下100 Ω以下300 Ω以下100 Ω以下
    本體噪聲20 μVrms以下
    0.002 m/s2 rms以下    		20 μVrms以下
    0.002 m/s2 rms以下    		20 μVrms以下
    0.004 m/s2 rms以下    		20 μVrms以下
    0.004 m/s2 rms以下    		20 μVrms以下
    0.02 m/s2 rms以下
    驅動電源15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動    		18 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動    		15 ～ 25 VDC
    0.5 ～ 5 mA
    恒定電流驅動
    重量46 g69 g50 g50 g59 g *6
    接地 / 絕緣外殼接地設置面絕緣外殼絕緣外殼絕緣外殼接地
    外殼材質SUS303SUS303SUS303SUS303SUS303
    外形尺寸*717 Hex ×32 H21 Hex ×37.5 H17 Hex ×37.5 H17 Hex ×37.5 H17 Hex ×59 H
    接插件袖珍接插件
    橫向抽出    		袖珍接插件
    上部抽出    		TNC接插件上抽出TNC接插件上抽出一端直接抽出,
    另一端為袖珍接插件
    電纜須另行購買 NP-0120/0130系列須另行購買 NP-0120/0130系列須另行購買 NP-0140系列須另行購買 NP-0140系列接抽出(3 m)
    固定方式M5 螺孔M5 螺孔M5 螺孔M5 螺孔M5 螺孔
    附屬品(不包括電纜)M5×0.8 L=8 螺絲
    使用說明書
    出廠參數表    		M5×0.8 L=8 螺絲
    使用說明書
    出廠參數表    		M5×0.8 L=8 螺絲
    使用說明書、
    出廠參數表    		M5×0.8 L=8 螺絲
    使用說明書、
    出廠參數表    		M5×0.8 L=8 螺絲
    使用說明書
    出廠參數表
    外形寸法図
